16116 D (1605 DTK) TOZ KEÇELİ DİKEY TABAN İTME-ÇEKME KLEMP

Model:

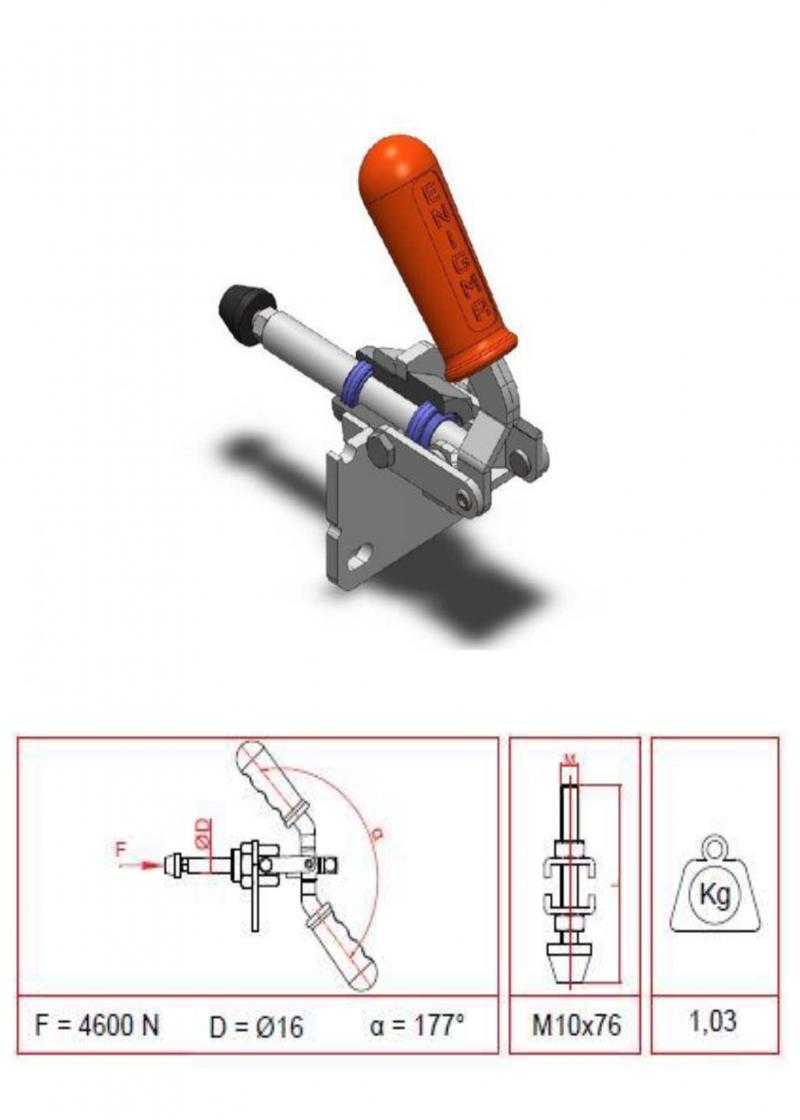

16116 D Toz Keçeli İtme-Çekme Klemp
Montaj Tipi:
Yatay Taban
Genel Bilgi:
Hızlı bağlantı elemanları grubunda, İtme-Çekme bağlantı elemanları olarak tanımlanır. Düzgün doğrusal (Lineer) harekete sahiptir. Tozlu, cruflu çalışma ortamlarında tercih edilir. İtme pozisyonunda ya da çekme pozisyonunda kilitlenerek kullanılır. İtme (İleri) ve Çekme (Geri) hareketi esnasında çift taraflı keçe kullanılarak çalışma yatağının korunması sağlanır. İtme pozisyonunda ya da çekme pozisyonunda kilitlenerek kullanılır. Seraj, Kenet, Klemp, Clamp olarak piyasada adlandırılır. Bu grup klempler 800 N ile 15000 N kuvvete kadar tutma kapasitesine sahiptir. Ürünlerin üretim aşamasında kolay yüklenip boşaltılması için baskı papucu 28 mm ile 100 mm arasında kurs boyuna sahiptir. Mil çapları 8-22 mm arasındadır. Strok aralığı 30 mm ile 100 mm arasında değişkenlik gösteren itme çekme klempler ihtiyaca göre farklı boyutlarda üretilmiştir.
Özellikler:
Yatay, dikey, ve tabansız (direk) olmak üzere, montaj tipi için üç farklı seçenek mevcuttur. Çelik Sac Plakadan ve gövdeden imal edilmiştir. İsteğe bağlı olarak siyah üretilir. Ölçme laboratuvarları için yansıtıcı olmayan bir özelliğe sahiptir. Çelik gövdeden imal edilmiştir. Siyah kaplama olarak da üretilir. Ölçme laboratuvarları için yansıtıcı olmayan bir özelliğe sahiptir. Ağır işlerde, parça bağlamada ve kaynak fikstürlerinde tercih edilir. Dayanımı yüksek olması nedeniyle, Yüksek kuvvet gerektiren işlerde rahatlıkla tercih edebilirsiniz.

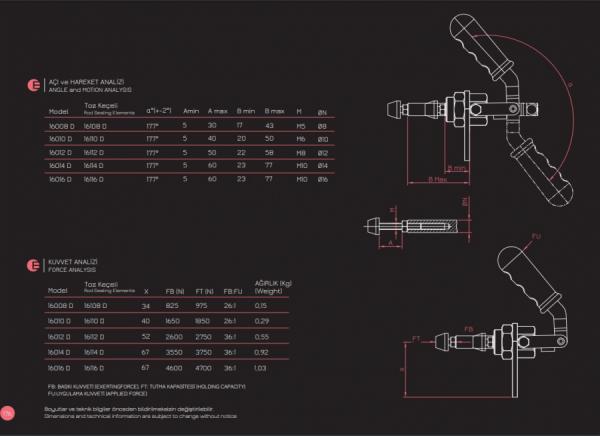

Teknik Bilgiler:
En yüksek Tutma Kapasitesi (N)	4700
Kurs Boyu-(Strok) (mm)	54
Hareket Kolu Açılma Derecesi	177
Stokta Mevcut	Bizimle iletişime geçiniz.
Standart Malzeme	Çelik Gövde
Montaj Tipi	Yatay Taban
Çalışma Tipi	Düzgün Doğrusal-Lineer
Çalışma Şartları	Normal
Kaynak Performansı	Mükemmel / Yüksek
Montaj Performansı	Mükemmel / Yüksek
Kontrol Fikstürleri Performansı	Mükemmel / Yüksek
Parça Bağlama Performansı	Mükemmel / Yüksek
Ağaç İşleri Performansı	Mükemmel / Yüksek
Görev döngüsü (Sn)	2
Ürün tipi	Standart
Ağırlık (kg)	1,03 (1030 Gr) Kg

Çizim dosyalarını indirmek için lütfen aşağıdaki formu doldurunuz

ÖZELLİK:

Model :

16116 D Toz Keçeli İtme-Çekme Klemp

Kullanım Alanları:

Otomotiv ve makine sektörü, kaynak kontrol ve montaj aparatları, talaşlı seri üretimde parça sabitlemenin yanında fikstür kalıplarında, profil sıkıştırmada, ölçme laboratuvarlarında, ahşap, mobilya üretim sanayiinde ve plastik sanayi iş kalıplarında delme, bükme ve bağlama elemanı olarak yoğun şekilde kullanılmaktadır. Kenet, Kitlek, Clamp, Toggle Clamp, Seraj gibi isimlerle bilinmektedir.

İtme özelliğinin yanı sıra çekme işlevi için de kullanılabilir. Lineer Hareket eden bu ürünler genellikle otomotiv, Makine ve Mobilya sanayinde kullanılmaktadır.

Kullanıldığı Ana Sanayiler:

Otomotiv sanayinde Kontrol Fikstür ve Aparatlarında, Kaynak Fikstürlerinde, Kalite kontrol için Poke Yoke bölümlerinde ve seri imalat yapılan alanlarda kullanımı mevcuttur.

Makine imalatında ve makine kapaklarında kullanımları mevcuttur.

Beyaz Eşya imalatında üretim hatlarında, birleştirme alanlarında kullanılmaktadır.

Ahşap, Mobilya imalatında Cnc işleme esnasında ve tutma amacıyla kullanımları mevcuttur.

Seramik, Plastik sektörlerinde de kullanımları mevcuttur.
