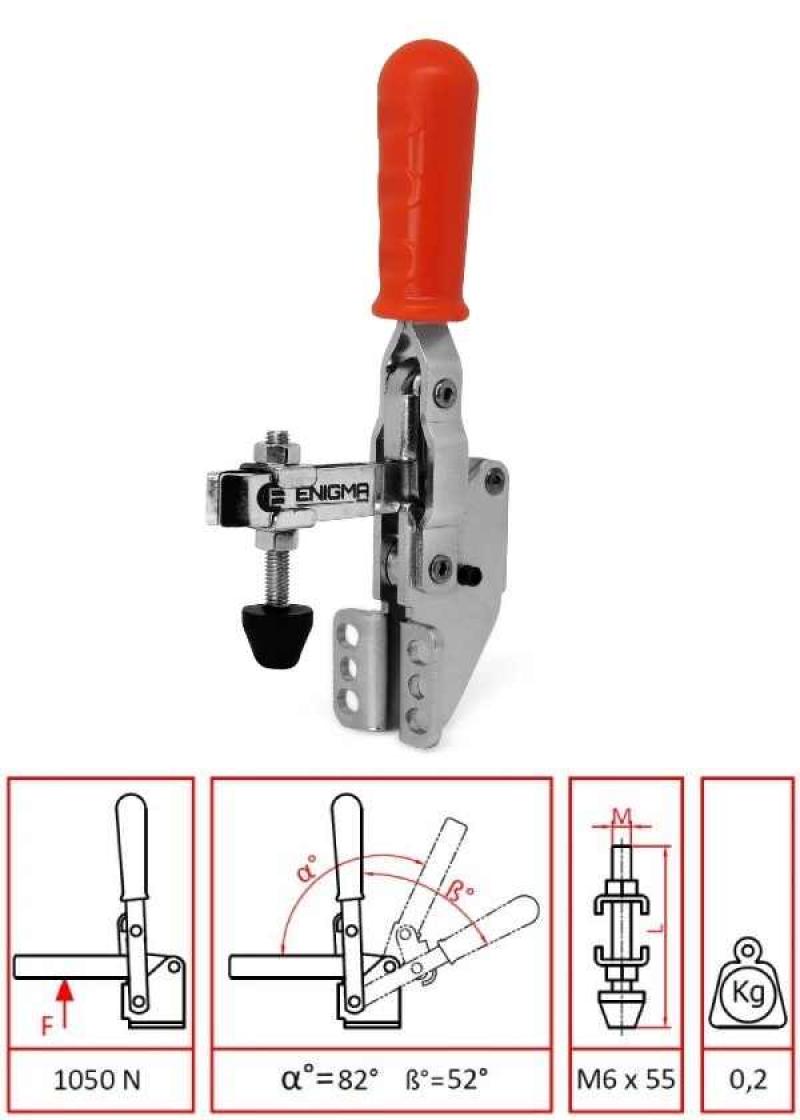

Model: |
||
|
1102 A - Dikey Bağlantı Elemanı |
|
|
|
Montaj Tipi: |
||
|
Alın Taban |
|
|
|
Genel Bilgi: |
||
|
1102 A Dikey Toggle Clamp, hızlı bağlantı elemanları grubunda yer alan mekanik dikey bağlantı aparatıdır. Piyasada seraj, kenet, klemp, clamp, hızlı bağlantı ve çabuk bağlantı klempleri olarak da bilinmektedir. Endüstriyel üretim süreçlerinde güvenli ve tekrarlanabilir parça sabitleme ihtiyacı için tercih edilen bu ürün, pratik kullanımı ve yüksek tutma gücü ile öne çıkar. 1102 A dikey toggle clamp modeli, alın taban montaj yapısı sayesinde kompakt alanlarda güvenli parça sabitleme sağlar. Mekanik dikey bağlantı klempleri, farklı uygulama ihtiyaçlarına uygun değişen tutma kapasitesi seçenekleri sunar. Güçlü mekanizması sayesinde iş parçasını sabit ve güvenli şekilde tutar. Bu özellikleriyle; * Kaynak fikstürleri, * Montaj hatları, * Seri üretim uygulamaları, * Metal işleme ve otomotiv sektörü gibi alanlarda yaygın olarak kullanılmaktadır. Üretim sırasında kolay yükleme ve boşaltma sağlamak amacıyla, baskı kolu minimum 90° açıyla açılacak şekilde tasarlanmıştır. Ayrıca 120°’ye kadar açılabilen modellerimiz sayesinde operatör konforu artırılır ve çevrim süreleri kısaltılır. Toggle Klempleri; * Üretim hızını artırır, * Operatör yorgunluğunu azaltır, * İş güvenliğini destekler. |
||
|
Özellikler: |
||
|
* Açık kollu ve lama kollu seçenekler * Yatay, dikey, alın taban ve alın dikey olmak üzere 4 farklı montaj seçeneği * Endüstriyel standartlara uygun çelik sac plakadan imal gövde * İsteğe bağlı siyah yüzey kaplama * Ölçme laboratuvarları için yansıtıcı olmayan yüzey özelliği * Kontrol fikstürleri ve bağlantı aparatları için uygun yapı |
||
|
Teknik Bilgiler: |
||
|
En yüksek Tutma Kapasitesi (N) |
1050 N |
|
|
Baskı Kolu Uzunluğu (mm) |
48,5 mm |
|
|

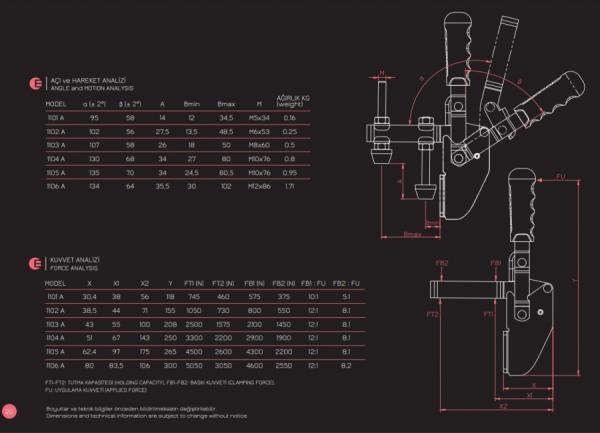

Baskı Kolu Açılma Derecesi |
102° |
|
|
Hareket Kolu Açılma Derecesi |
56° |
|
|
Standart Malzeme |
Çelik |
|
|
Montaj Tipi |
Alın Taban |
|
|
Çalışma Tipi |
Dikey |
|
|
Çalışma Şartları |
Normal |
|
|
Kaynak Performansı |
Ortalama / Orta |
|
|
Montaj Performansı |
Mükemmel / Yüksek |
|
|
Kontrol Fikstürleri Performansı |
Mükemmel / Yüksek |
|
|
Parça Bağlama Performansı |
Mükemmel / Yüksek |
|
|
Ağaç İşleri Performansı |
Mükemmel / Yüksek |
|
|
Görev döngüsü (Sn) |
2 Sn |
|
|
Ürün tipi |
Standart |
|
|
Ağırlık (kg) |
0,21 (210 Gr) Kg |
|
|
|
|
|
|
Model : |
|
1102 A - Dikey Bağlantı Elemanı |
|
Dikey Klemp Avantajları: |
|
1102 A dikey toggle clamp, endüstriyel üretim süreçlerinde güvenli ve hızlı sabitleme sağlamak üzere tasarlanmıştır. * Mekanik dikey bağlantı sistemi * Yüksek tutma kuvveti seçenekleri (700 N – 5000 N seri aralığı) * Hızlı bağlama ve serbest bırakma mekanizması * Ergonomik baskı kolu tasarımı * Endüstriyel ve seri üretime uygun sağlam yapı |
|
Dikey Toggle Clamp Hangi İsimlerle Bilinir? |
|
Dikey toggle clamp klempleri piyasada farklı isimlerle anılmaktadır: * Dikey toggle clamp * Hızlı bağlantı klempleri * Mekanik dikey bağlantı sistemleri * Seraj klemp * Çabuk bağlantı sistemi * Endüstriyel klemp çözümleri |
|
Kullanım Alanları: |
|
Dikey toggle clamp klempleri; otomotiv ve makine sektörü başta olmak üzere, kaynak kontrol ve montaj aparatları, talaşlı seri üretim hatları ve fikstür kalıpları içerisinde parça sabitleme amacıyla yoğun şekilde kullanılmaktadır. Ayrıca şu uygulamalarda yaygın olarak tercih edilir: * Profil sıkıştırma uygulamaları * Ölçme ve kalite kontrol laboratuvarları * Ahşap ve mobilya üretim sanayii * Plastik sanayi iş kalıpları Bu alanlarda dikey toggle clamp klempleri; delme, bükme ve bağlama elemanı olarak görev yapar. |
|
Kullanıldığı Ana Sanayiler: |
|
Dikey toggle clamp klempleri, farklı üretim ihtiyaçlarına uyum sağlayan yapısı sayesinde birçok sektörde güvenle kullanılmaktadır. Başlıca kullanım alanları şunlardır: Otomotiv sektörü, Kaynak fikstürleri, montaj aparatları ve seri üretim hatlarında parça sabitleme Makine imalat sanayi, Talaşlı imalat, kontrol fikstürleri ve montaj sistemleri Beyaz eşya üretimi, Gövde montajı, sac parça sabitleme ve kalite kontrol uygulamaları Plastik sanayi, Enjeksiyon kalıpları, delme ve bağlama operasyonları Ahşap ve mobilya sektörü, Profil sıkıştırma, montaj ve ölçü alma işlemleri Seramik sanayi, Kalıp içi sabitleme ve hassas bağlama uygulamaları Bu sektörlerde kullanılan dikey toggle clamp klempleri, hızlı bağlama, yüksek tutma kuvveti ve tekrarlanabilir sabitleme avantajı sunar. |
