Model :

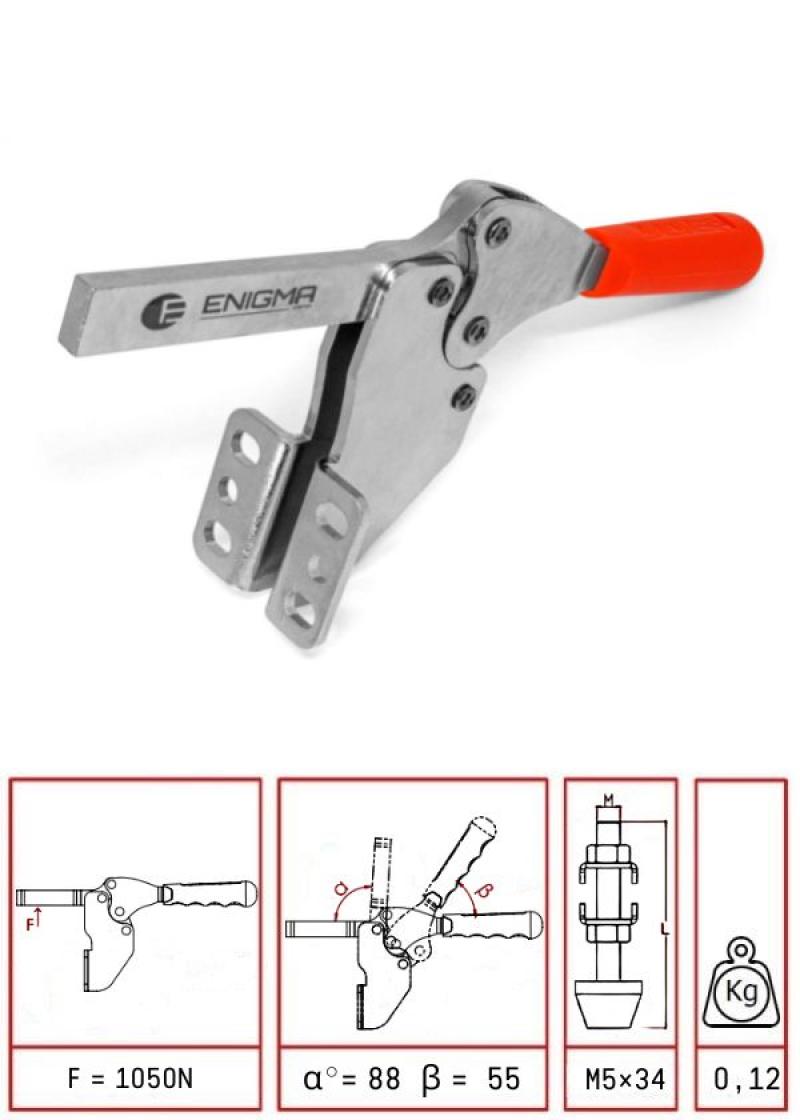

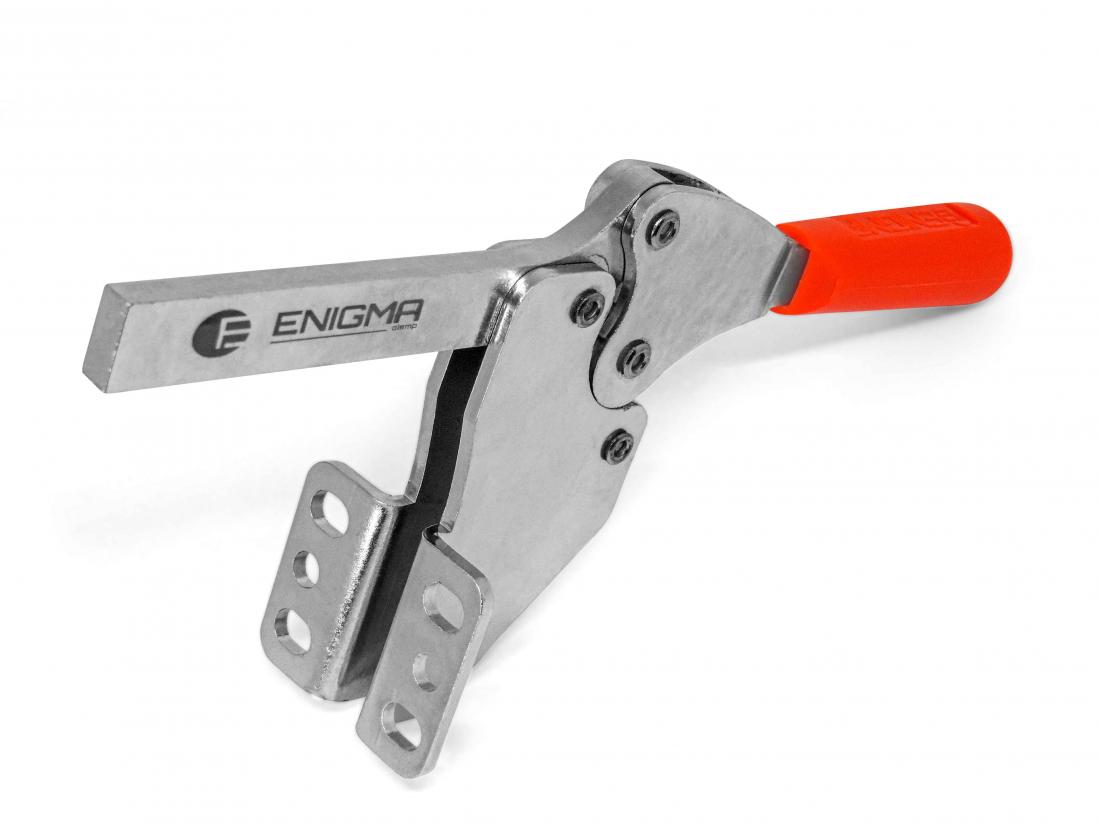

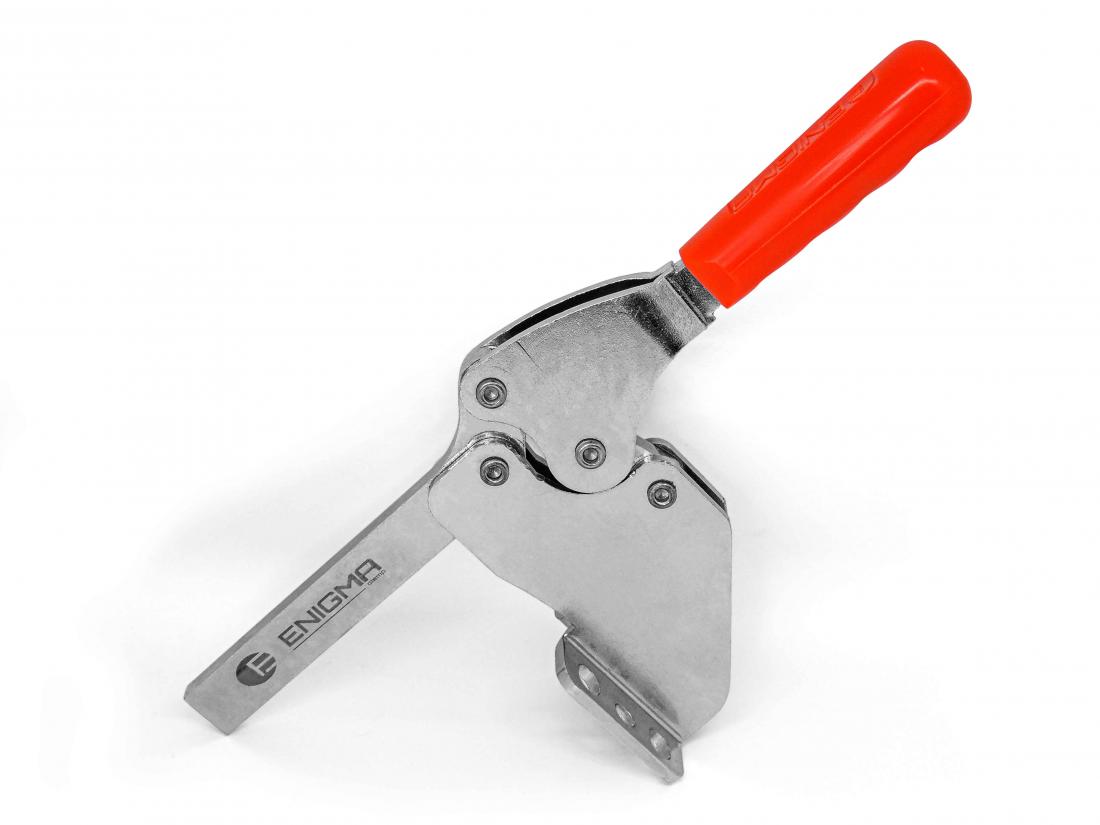

 1261 A-L Lamalı Yatay Bağlantı Elemanı

Montaj Tipi:

Alın Taban

Genel Bilgi:

Hızlı bağlantı elemanları grubunda, Yatay bağlantı elemanları olarak tanımlanır. Hareket kolu yatay pozisyonda kilitleme yapar.  Dikey bağlantı Elemanlarına göre yükseklik avantajı vardır. Kalıp yüksekliğinin en az seviyede kalmasını sağlar. Seraj, Kenet, Klemp, Clamp, Toggle Clamp, Horoz mengenesi, Waagrechtspanner olarak piyasada adlandırılır. Bu grup klempler 900 N ile 5050 N kuvvete kadar tutma kapasitesine sahiptir. Ürünlerin üretim aşamasında kolay yüklenip boşaltılması için baskı kolu en az 90 ° açılır.

Özellikler :

Açık kollu ve lama kollu seçenekleri mevcuttur. Yatay, dikey, olmak üzere montaj tipi için iki farklı seçenek mevcuttur. Çelik Sac Plakadan imal edilmiştir. İsteğe bağlı olarak siyah üretilir. Siyah modeller ölçme laboratuvarları için yansıtıcı olmayan bir özelliğe sahiptir.

Teknik Bilgiler:

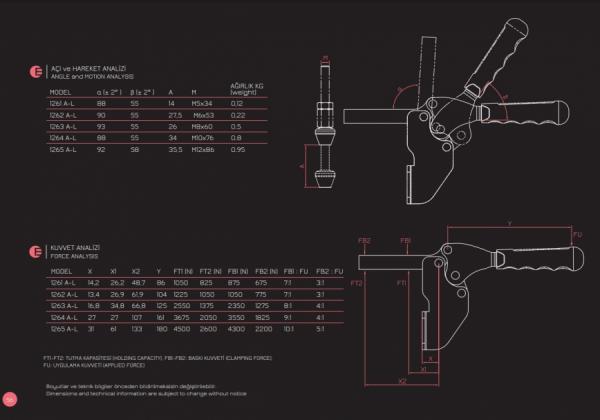

En yüksek Tutma Kapasitesi (N)

1050

Baskı Kolu Uzunluğu (mm)

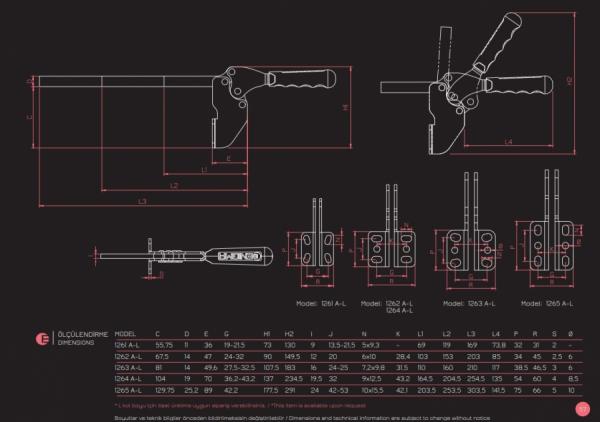

L1: 39,5  L2: 89,5    L3: 139,5

Baskı Kolu Açılma Derecesi

88

Hareket Kolu Açılma Derecesi

55

Stokta Mevcut

Evet

Standart Malzeme

Çelik

Montaj Tipi

Alın Taban

Çalışma Tipi

Yatay

Çalışma Şartları

Normal

Kaynak Performansı

Yüksek

Montaj Performansı

Yüksek

Kontrol Fikstürleri Performansı

Mükemmel

Parça Bağlama Performansı

Yüksek

Ağaç İşleri Performansı

Mükemmel

Görev döngüsü (Sn)

2

Ürün tipi

Standart

Ağırlık (kg)

0,12
