Model: |
||
|

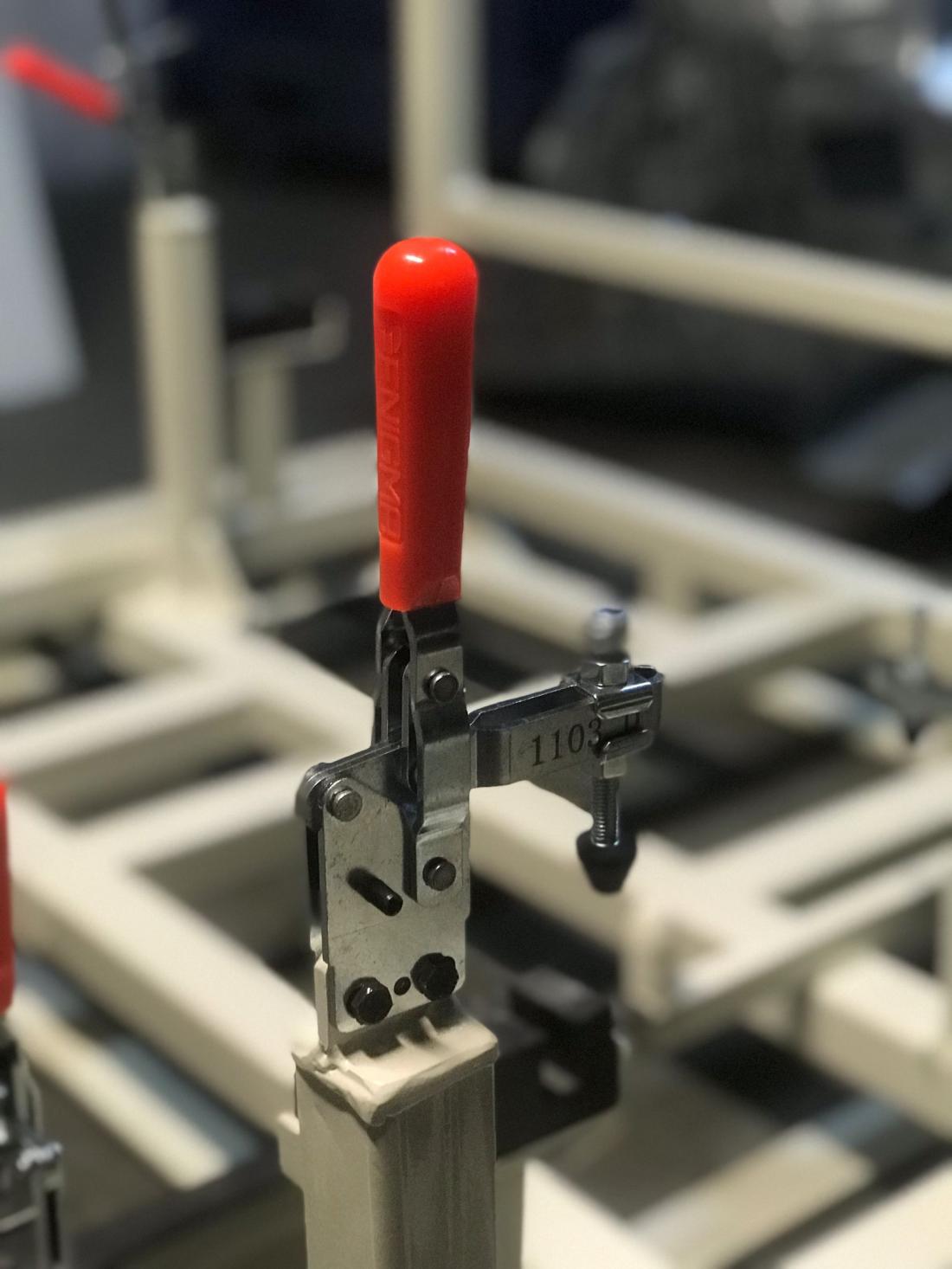

1101 Y Dikey Bağlantı Elemanı |
|
|
|
Montaj Tipi: |
||
|
Yatay Taban |
|
|
|
Genel Bilgi: |
||
|
Hızlı bağlantı elemanları grubunda, dikey bağlantı aparatları olarak tanımlanırlar. Seraj, Kenet, Klemp, Clamp, Hızlı Bağlantı, Çabuk Bağlantı olarak piyasada adlandırılır. Mekanik Dikey Bağlantı grubunda bu klempler 700 N ile 5000 N kuvvete kadar tutma kapasitesine sahiptir. Ürünlerin üretim aşamasında kolay yüklenip boşaltılması için baskı kolu en az 90 ° açılır. 120 ° ‘ye kadar açılan modellerimiz mevcuttur. |
||
|
Özellikler: |
||
|
Açık kollu ve lama kollu seçenekleri mevcuttur. Yatay, dikey, alın taban ve alın dikey olmak üzere, montaj tipi için dört farklı seçenek bulunmaktadır. Diğer Bağlantı Firmalarındaki ve Diğer Bağlantı Üreticilerindeki gibi Çelik Sac Plakadan imal edilmiştir. İsteğe bağlı olarak siyah üretilir. Ölçme laboratuvarları için yansıtıcı olmayan bir özelliğe sahiptir. Bu nedenle Bağlantı Aparatlarında kullanılmaktadır. |
||
|

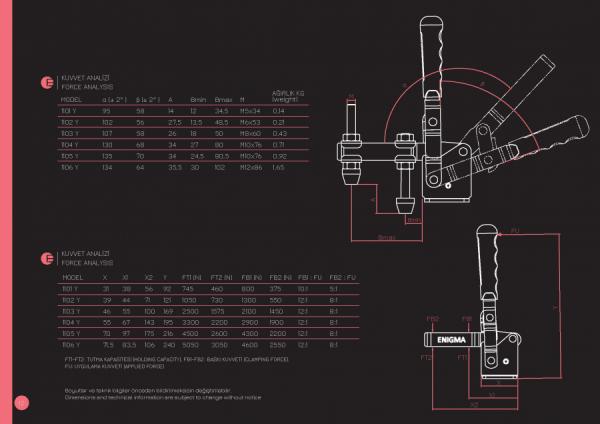

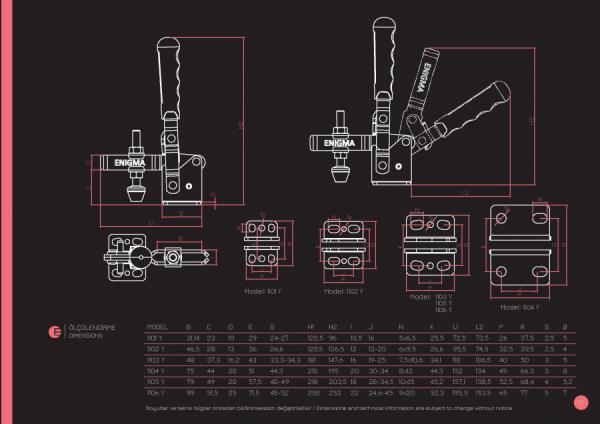

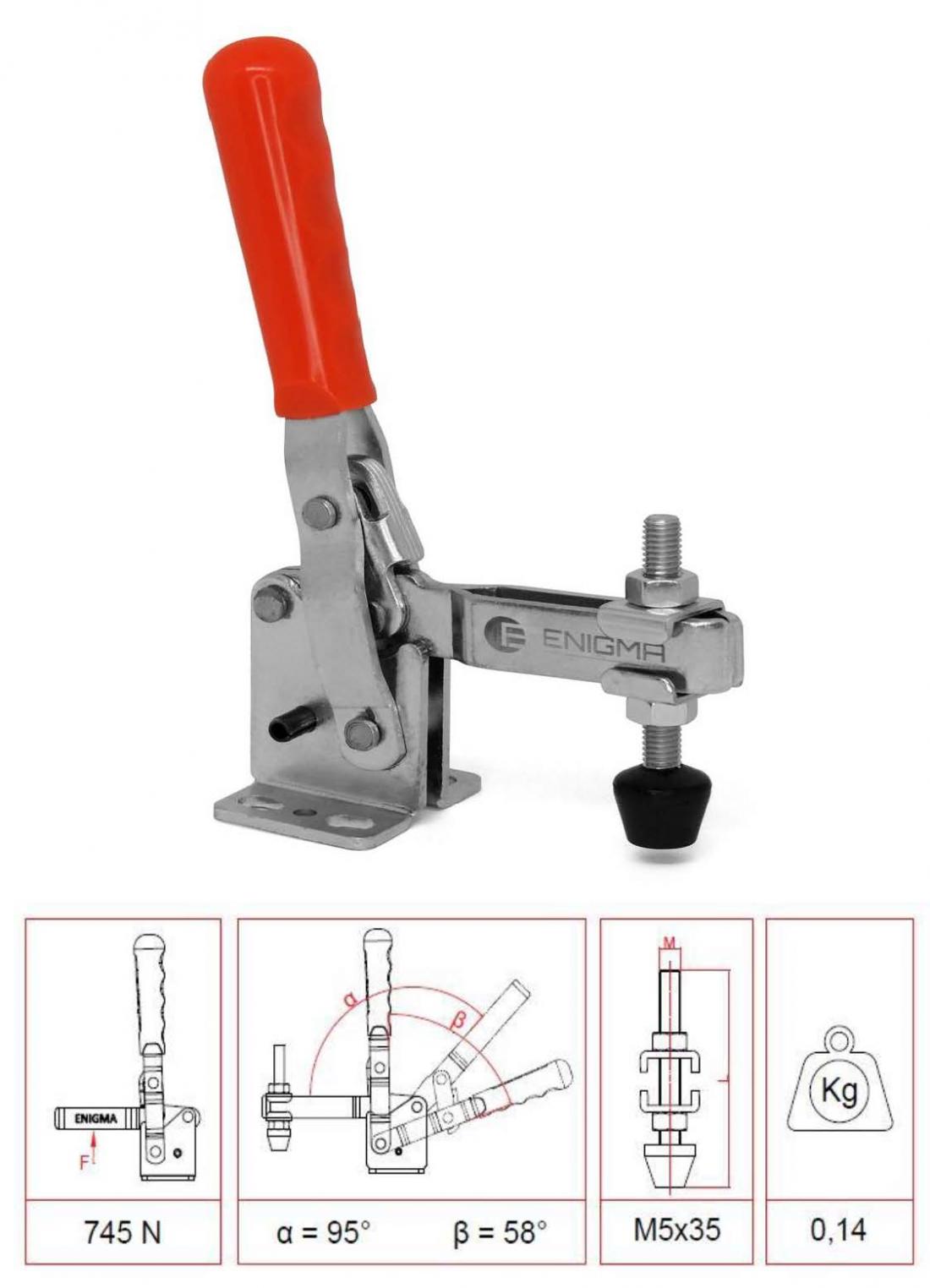

Teknik Bilgiler: |
||
|
En yüksek Tutma Kapasitesi (N) |
745 |
|
|
Baskı Kolu Uzunluğu (mm) |
34,5 |
|
|
Baskı Kolu Açılma Derecesi |
95 |
|
|
Hareket Kolu Açılma Derecesi |
58 |
|
|
Stokta Mevcut |
Evet |
|
|
Standart Malzeme |
Çelik |
|
|
Montaj Tipi |
Yatay Taban |
|
|
Çalışma Tipi |
Dikey |
|
|
Çalışma Şartları |
Normal |
|
|
Kaynak Performansı |
Kötü / Düşük |
|
|
Montaj Performansı |
Mükemmel / Yüksek |
|
|
Kontrol Fikstürleri Performansı |
Mükemmel / Yüksek |
|
|
Parça Bağlama Performansı |
Mükemmel / Yüksek |
|
|
Ağaç İşleri Performansı |
Mükemmel / Yüksek |
|
|
Görev döngüsü (Sn) |
2 |
|
|
Ürün tipi |
Standart |
|
|
Ağırlık (kg) |
0,14 (140 Gr) Kg |
|
ÖZELLİK:
|
Model : |
|
1101 Y Dikey Bağlantı Elemanı |
|
Kullanım Alanları: |
|

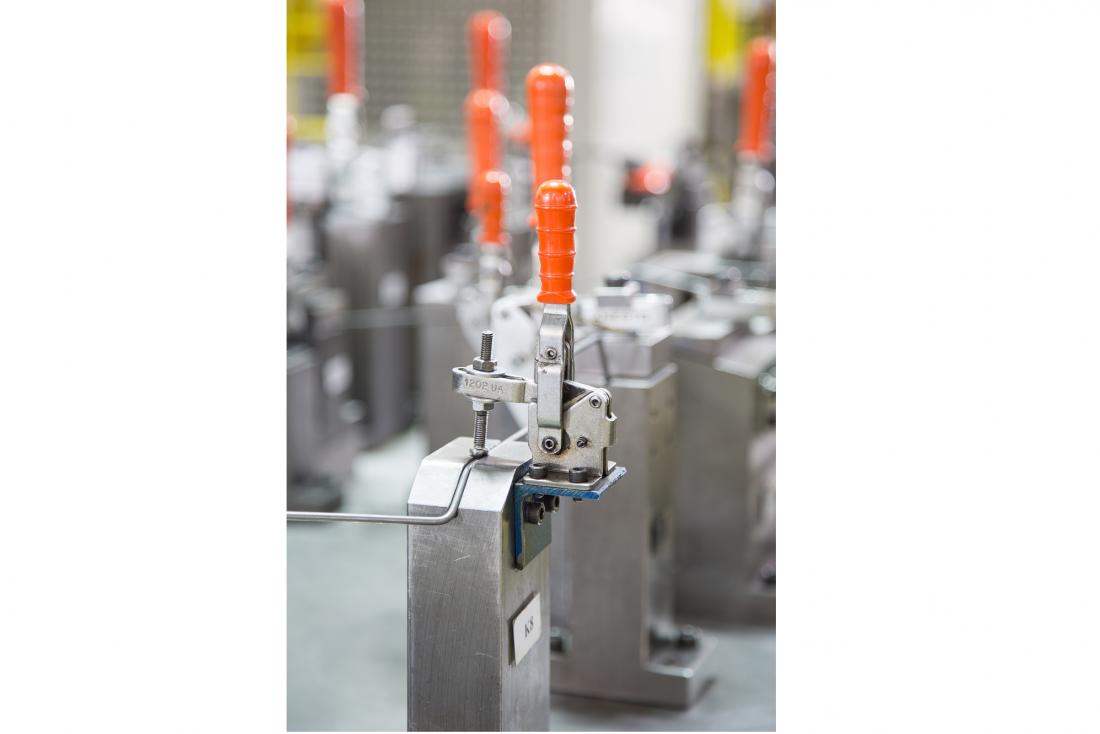

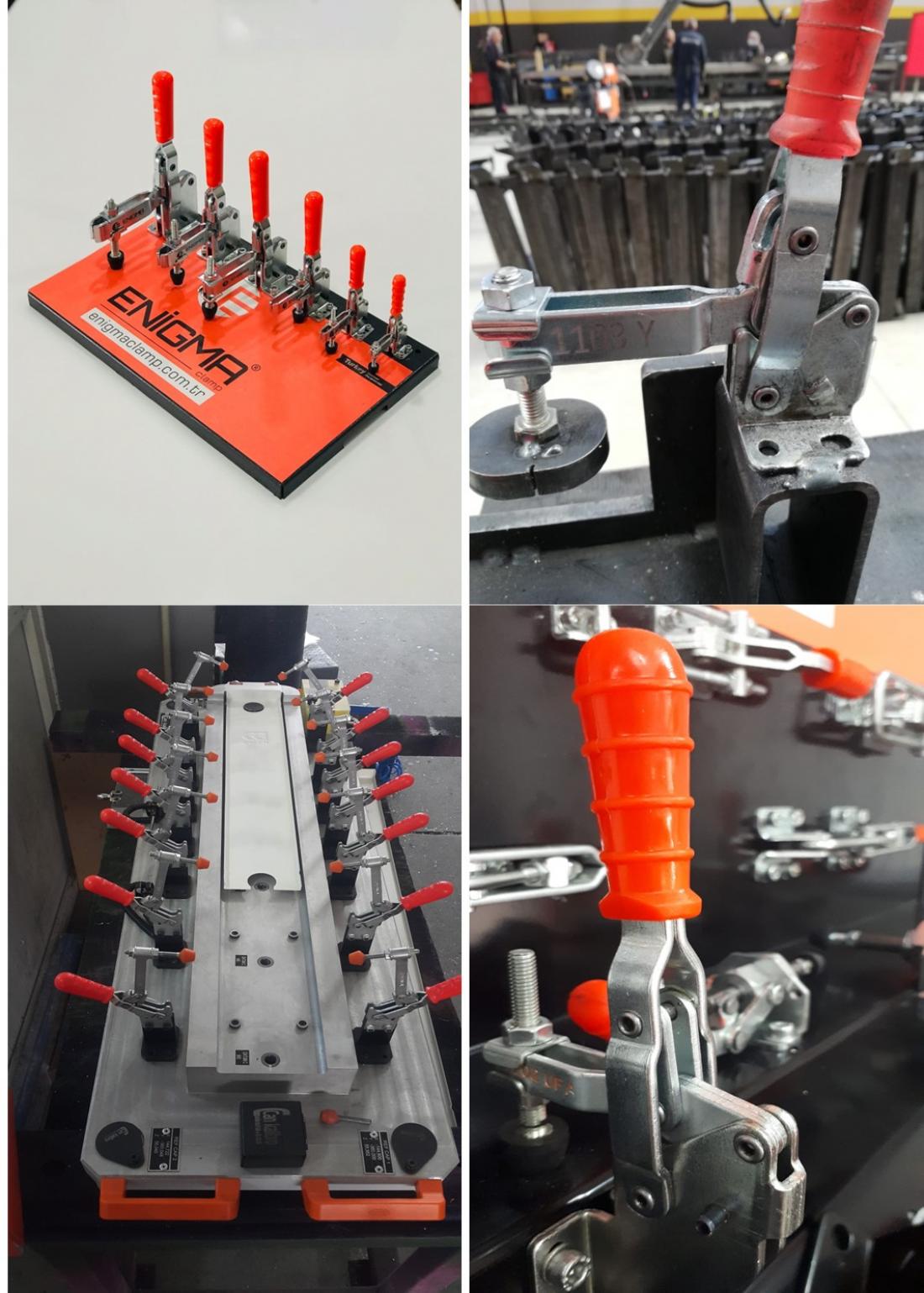

Otomotiv ve makine sektörü, kaynak kontrol ve montaj aparatları, talaşlı seri üretimde parça sabitlemenin yanında fikstür kalıplarında, profil sıkıştırmada, ölçme laboratuvarlarında, ahşap, mobilya üretim sanayiinde ve plastik sanayi iş kalıplarında delme, bükme ve bağlama elemanı olarak yoğun şekilde kullanılmaktadır. Kenet, Kitlek, Clamp, Toggle Clamp, Seraj gibi isimlerle bilinmektedir. |
|
Kullanıldığı Ana Sanayiler: |
|

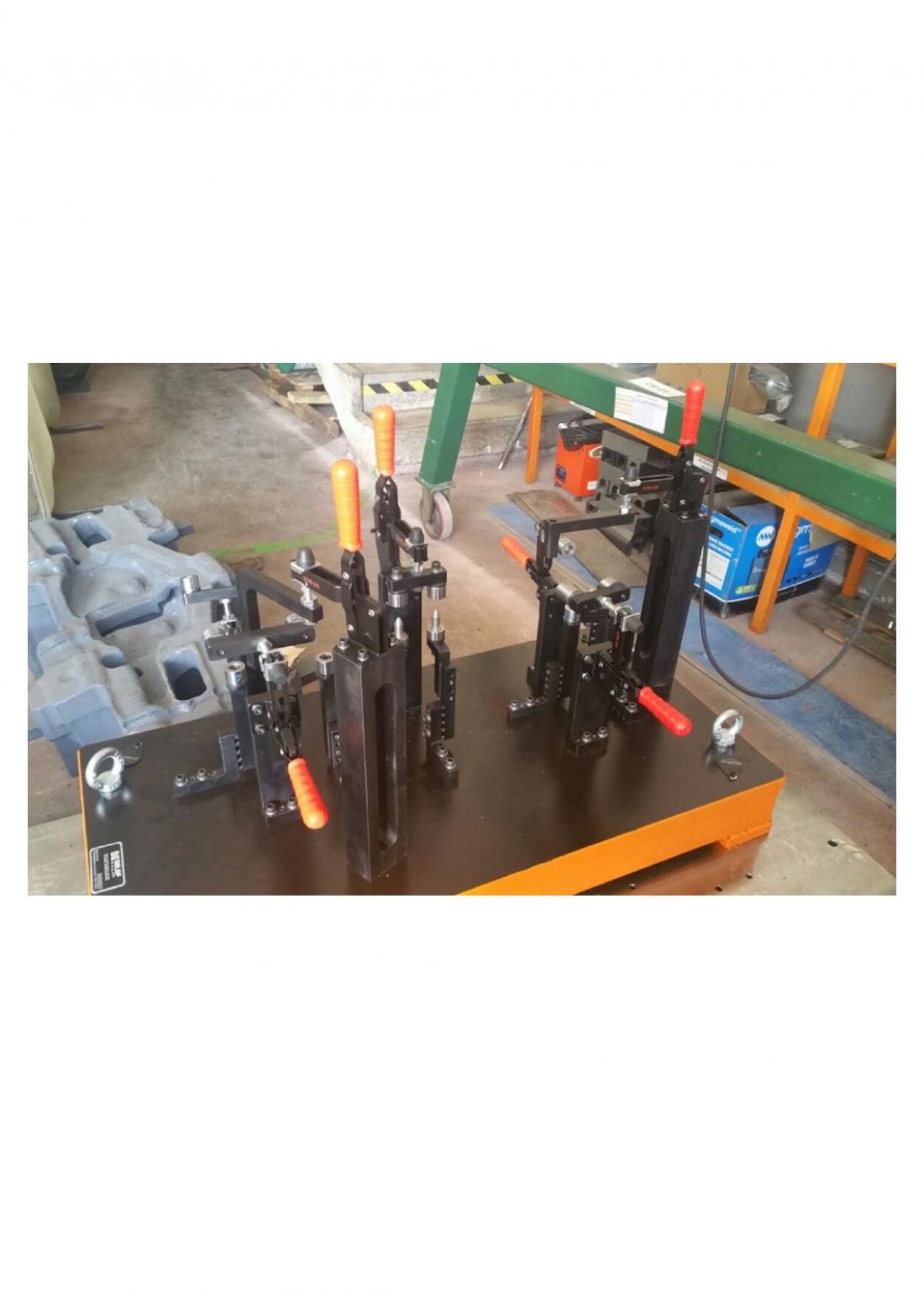

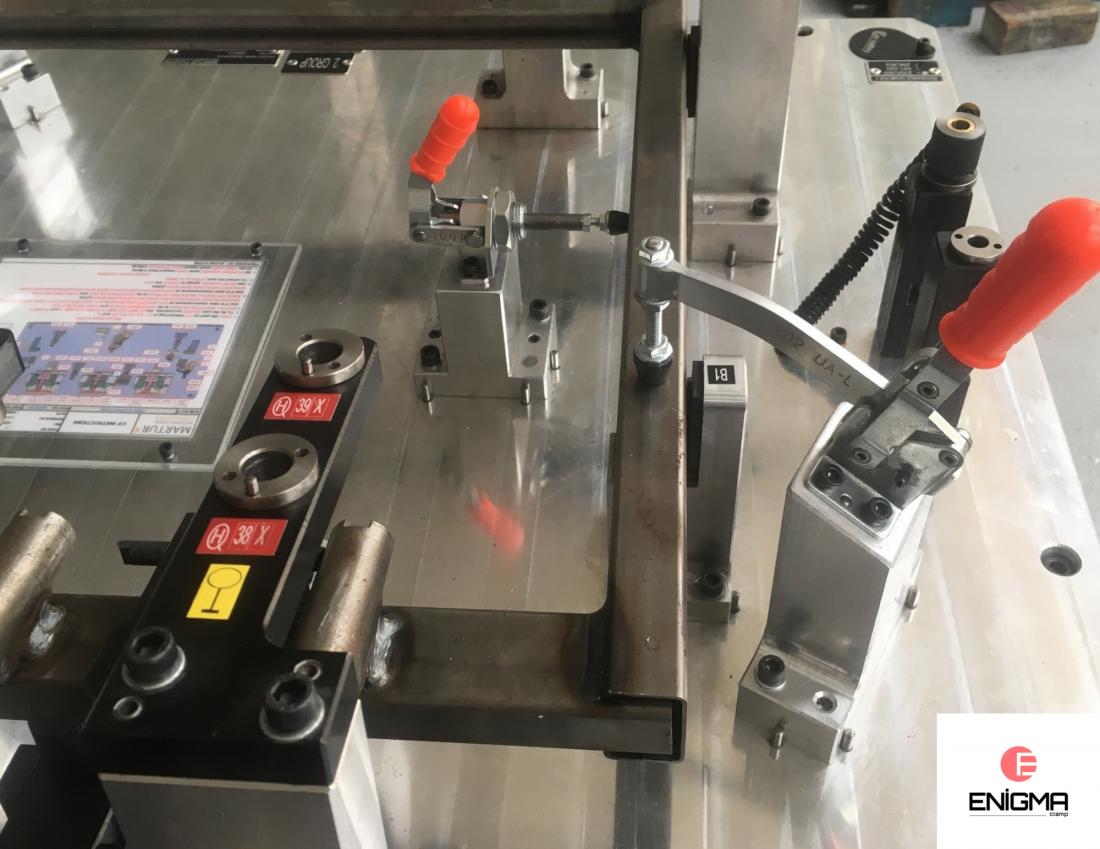

Otomotiv sanayinde Kontrol Fikstür ve Aparatlarında, Kaynak Fikstürlerinde, Kalite kontrol için Poke Yoke bölümlerinde ve seri imalat yapılan alanlarda kullanımı mevcuttur. Makine imalatında ve makine kapaklarında kullanımları mevcuttur. Beyaz Eşya imalatında üretim hatlarında, birleştirme alanlarında kullanılmaktadır. Ahşap, Mobilya imalatında Cnc işleme esnasında ve tutma amacıyla kullanımları mevcuttur. Seramik, Plastik sektörlerinde de kullanımları mevcuttur. |
