Modell:

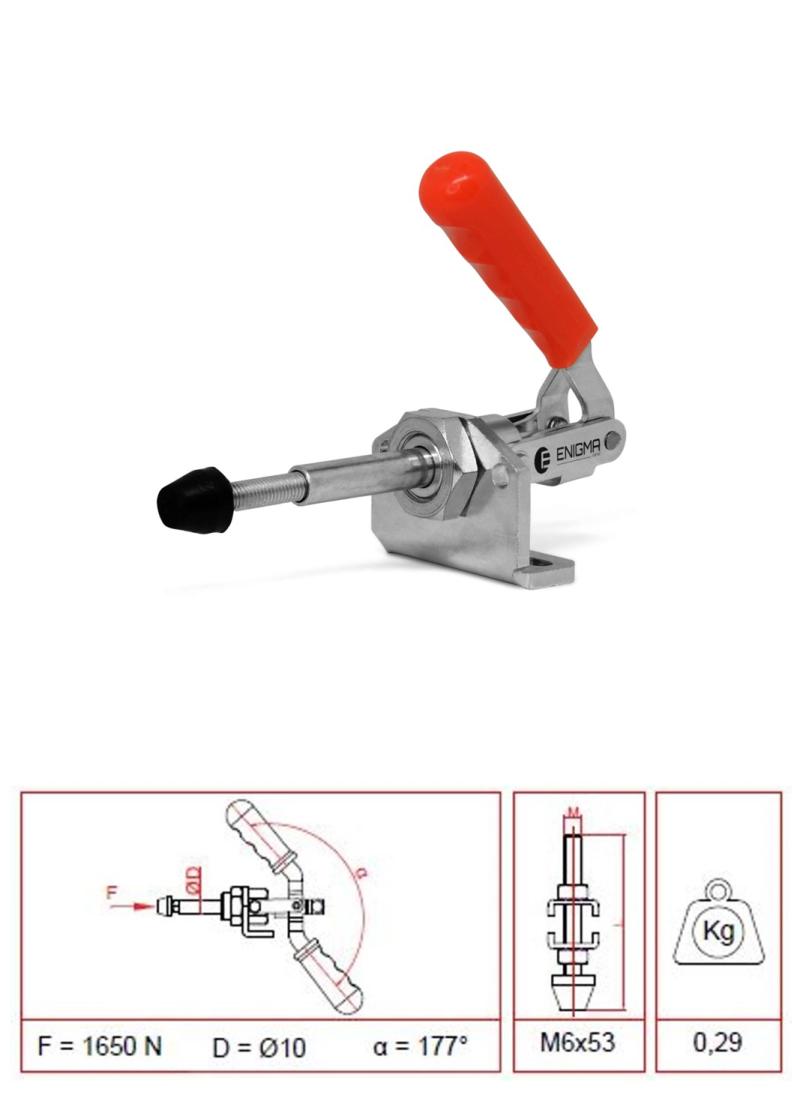

16010 Y Push-Pull Spanner

Mounting Type:

Horizantale Grundplatte Linearspanner

Allgemeine Produktinformation:

Der 16010 Y Push-Pull Spanner ist ein robuster linear arbeitender Schnellspanner, der speziell für den Einsatz in staubigen, anspruchsvollen und industriellen Umgebungen entwickelt wurde. Durch die sichere Verriegelung in Druck- (Push) und Zug- (Pull) Position gewährleistet er eine zuverlässige und wiederholgenaue Spannung in Schweiß-, Montage- und Spannvorrichtungen.

Das Modell 16010 Y gehört zur Gruppe der Push-Pull Spanner innerhalb der mechanischen Schnellspannsysteme. Es ermöglicht eine gleichmäßige lineare Bewegung und sorgt für kontrolliertes Spannen und Lösen von Werkstücken.

Der Spanner kann sowohl in der Druck- als auch in der Zugposition verriegelt werden. Ein beidseitiges Dichtungssystem schützt den Mechanismus vor Staub, Spänen und Verunreinigungen und verlängert die Lebensdauer bei intensiver Nutzung.

Im Markt ist dieser Spanner auch unter den Bezeichnungen Spannzwinge, Schnellspanner, Push-Pull Clamp, Serraj Spanner bekannt.

Vorteile auf einen Blick:

              Gleichmäßige und präzise lineare Bewegung

              Sichere Verriegelung in Druck- und Zugposition

              Geeignet für staubige und raue Arbeitsumgebungen

              Beidseitige Dichtung für lange Lebensdauer

              Hochfester Stahlkörper

              Ideal für Schweiß-, Montage- und Spannvorrichtungen

 Montagearten

Vertikale Grundplatte (16010 Y)

Horizontale Grundplatte (optional)

Grundplattenlos / Direktmontage (optional)

Technische Eigenschaft

Maximale Haltekraft (N)

1650 N

Hub (Stroklänge)

30 mm

Material

Stahl

Hebelöffnungswinkel

Arbeitsweise

Oberfläche

Arbeitszyklus

Gewicht

Einsatzbedingungen

177 °

Linear / Geradlinig

Standard / Schwarz beschichtet (optional)

2 Sekunden

0,29 (290 Gr) Kg

Normal
